模拟电话录音嵌入式设备

ZS-G8100系列产品简介

 ZS-S8100SD卡系列/ ZS-G8100硬盘系列 是梓博软件有限公司最新推出的嵌入式录音设备。

  支持IE、Chrome、Firefox、Edge等浏览器






      嵌入式录音设备可独立进行7*24小时全候录音记录服务,通话信息和录音文件存储在内置SD卡或硬盘,单机有4/8/16/32 路可选, 支持网络管理查询,用户通过WEB即可进行实时状态监控、查询录音、播放监听、备份下载等操作,支持多工作网点布置,数据上传到云存储集中管理。



产品特性:

  1. 默认标配1T监控硬盘,可持续录140000个小时语音,24*7全天候可靠性,散热效果出色,高压缩和高质量,播放方便。
  2. 上电即可以工作,无需连接电脑,独立工作,低功耗,产品整机功耗低于10瓦。
  3. 嵌入式录音设备WEB客户端系统采用B/S架构,对嵌入式录音设备进行各种管理,系统操作简单,功能丰富,支持跨平台、跨浏览器访问,支持智能手机内置浏览器访问设备查询及放音,无需安装控件。
  4. 支持局域网管理,支持多用户管理,可设置不同的用户管理权限;可实时查询录音记录,根据多种条件组合查询,播放,mp3格式录音文件下载,删除录音数据
  5. 双制式来电显示(FSK和DTMF)自动兼容,来电号码准确率达99.9%以上。
  6. 支持压控/声控/录音启动方式,安全可靠,兼容性强,电话接口为高阻连接方式,对通话双方无任何影响。可用于普通电话线(PSTN),内线分机和对讲机等环境录音。
  7. 当系统的磁盘将满时,存储空间将满时可自动清理最早期的语音文件,支持长时间循环录音。
  8. 数据库冗余:采用保存双份通知信息数据库模式,以确保通话信息数据库损坏后可供复原。
  9. 语音提示:可设定在来电接通以后,先播放语音提示,告知通话将被录音(默认机型不含此功能,可选配增加此功能,仅针对模拟信号设备)
  10. 设备报警: 对SD卡/硬盘/线路异常,长时间无录音等情况,提供声音\web页面\邮件报警。
  11. 支持云录音存储,分布式多点安装部署,灵活的组网方式,可按设定策略自动将各地的录音上传至集中管理服务器,轻松实现“总部录音”。
  12. 断电保护:具有掉电延时关机功能,防止录音数据丢失,提高硬盘安全等级。
  13. 支持软件测量电话线路电压功能,可以适应各种环境下的模拟信号的电话线路。
  14. 电话模块抗雷击和抗电话线短路,安全可靠,耐用。
  15. 具有实时监听功能,能够监听任何一条线路的状态和通话语音。
  16. 具有日志管理功能和告警记录功能。
  17. 支持中文简体和英语语言版本软件。



                                                    操作手册   下载
























IE 登录主界面:

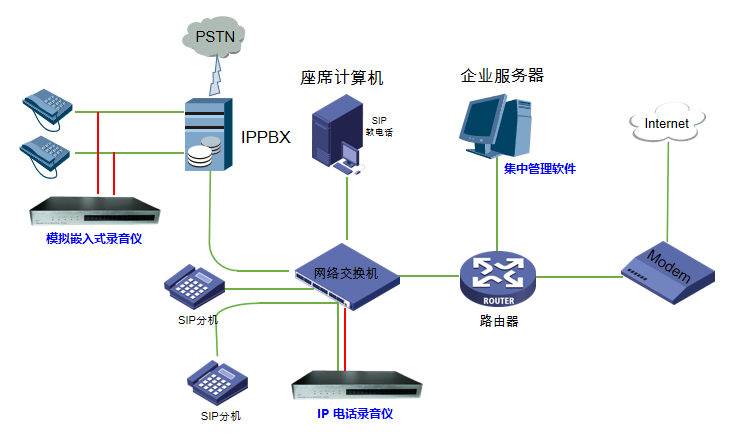

嵌入式录音仪应用拓扑图:







硬件技术参数 :

型号

ZS-S8104/S8108

ZS-G8108

ZS-G8116/G8132

处理器

双核CPU@1.5G

单一主机录音通道

2/4/8 CH

8 CH

16/32 CH

储存设备

SD卡

HDD & SD 卡

HDD & SD 卡

内建录音时长

8500 小时/32G

270000小时/1T

270000小时/1T

最大储存容量

128 GB

2 TB

2 TB

管理介面

WEB

管理平台

Win XP/7/8/10 (32/64 bits)

分机整合端口

TCP/IP, COM

电话接口输入阻抗

》20 K欧

信噪比

典型60 dB

频率响应

300-3400 Hz

电源

DC12V  3A

尺寸

205x127x32 mm

290x155x50 mm

450x250x55 mm





面板指示灯说明:





每套产品配件:

4/8嵌入式录音盒

    8 /16/32路嵌入式录音设备

  1. 主机: 小机箱(210x130x35 mm)
  2. TF卡(缺省8G)
  3. 12V电源适配器
  4. 1.5米网线
  5. USB接口数据线

     1.  主机: 19英寸1U机箱(440x235x45 mm)
     2.  硬盘(1T监控硬盘)
     3.  12V电源适配器
     4.  1.5米网线
     5.  USB接口数据线





电话线连接方法:



1.带配线架的连线方法

若您机房有配线架,可按上图所示即完成安装,从配线架上分机接线处再引出一条线并接到录音仪电话插孔上。

电话录音设备连接









2.无配线架的连接方法:

     这需要用到电话线三通,将语音交换机分机线接入电话线三通的一个端口, 另外2个端口一个用电话线接上话机,一个用电话线接上录  音仪电话孔,如下图:

嵌入式电话录音设备连接







应用场景



嵌入式录音设备应用
